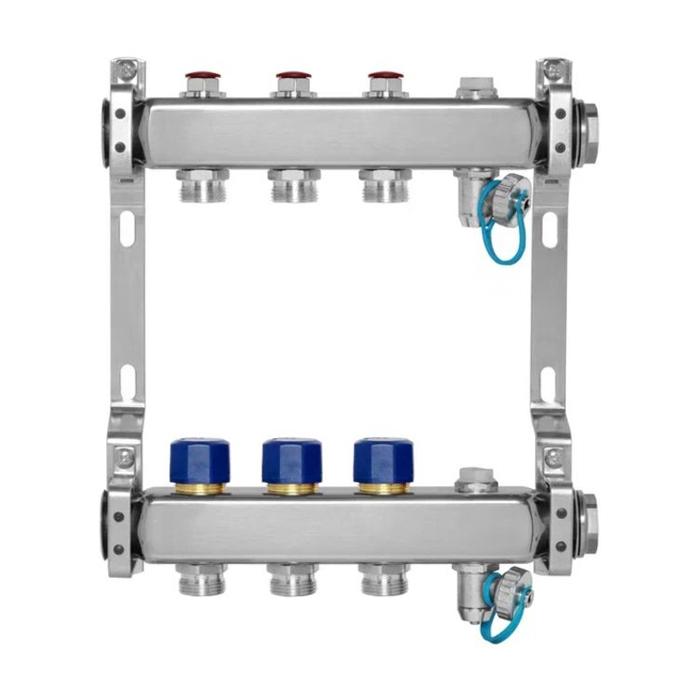

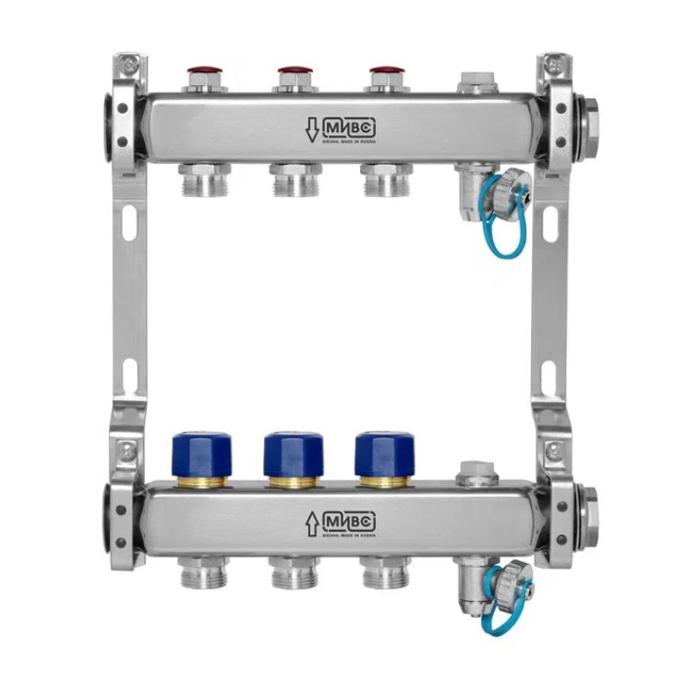

МИВС HH232A Коллекторная группа из нержавеющей стали с запорно-балансировочными клапанами термостатическими клапанами воздухоотводчиками и дренажными кранами на 3 отвода HH232A03

Name: МИВС HH232A Коллекторная группа из нержавеющей стали с запорно-балансировочными клапанами термостатическими клапанами воздухоотводчиками и дренажными кранами на 3 отвода HH232A03
Brand: МИВС
SKU: 92095
Price: 7692 RUB
Availability: InStock

Необходимо доукомплектовать

Комплектация

Коллекторная группа-1шт

Зашлушка 1"-2шт

Технический паспорт изделия-1шт

Комплект наклеек для обозначения потребителей-1шт

Характеристики

Артикул HH232A03

Бренд

Производитель МИВС
Страна-производитель Россия
Серия HH232A

Габариты

Высота, мм 315
Ширина, мм 86
Длина, мм 225
Вес, кг 2,565

Исполнение

Материал сталь
Тип коллектор коллекторная группа гребенка

Прочее

Диаметр подключения 1
Особенности с запорно-балансировочным клапаном с термостатическим клапаном с воздухоотводчиком с дренажным клапаном
Межосевое расстояние (мм) 50
Макс. рабочая температура, °C 100
Рабочее давление (бар) 10
Тип присоединения (резьба) ек

Тип присоединения (резьба): ек
евроконус

нг

Тип присоединения (резьба): нг
накидная гайка
Количество отводов 3
Сфера применения отопление
Присоединительный диаметр коллектора (дюйм) 1
Диаметр подключения отвода (дюйм) 3/4

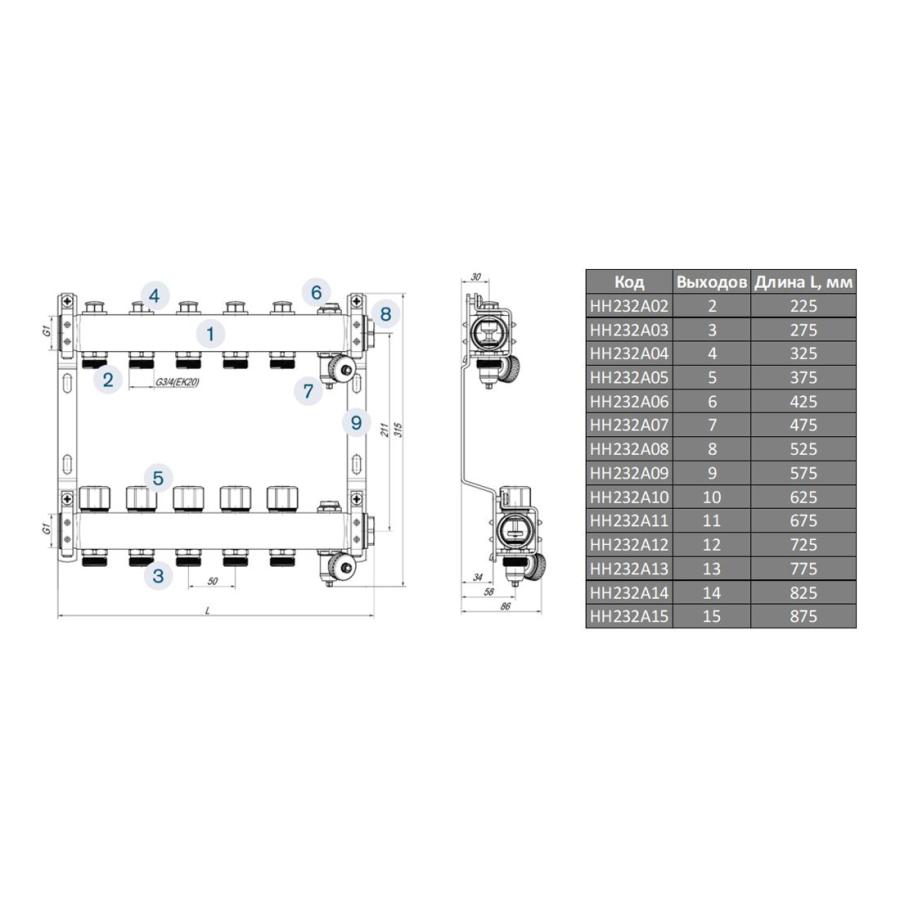

Схема

Описание

Коллекторная группа предназначена для распределения потока транспортируемой среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.

Коллекторная группа предназначена для работы в системах водяного отопления на базе радиаторов, конвекторов или полотенцесушителей с максимальной рабочей температурой 100 °C и давлением до 10 бар включительно.

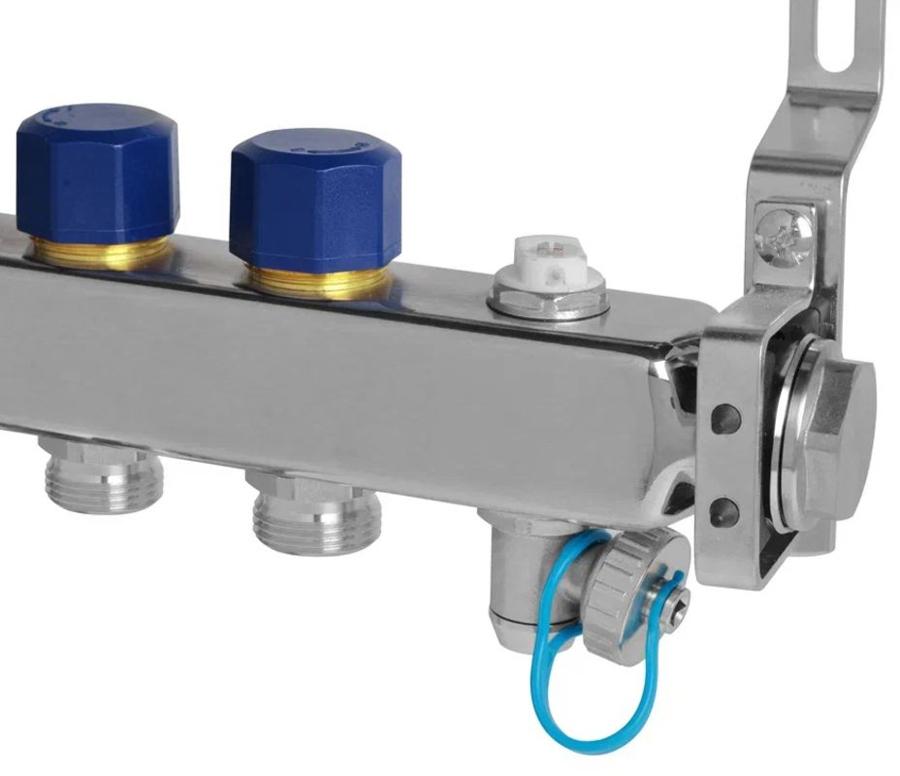

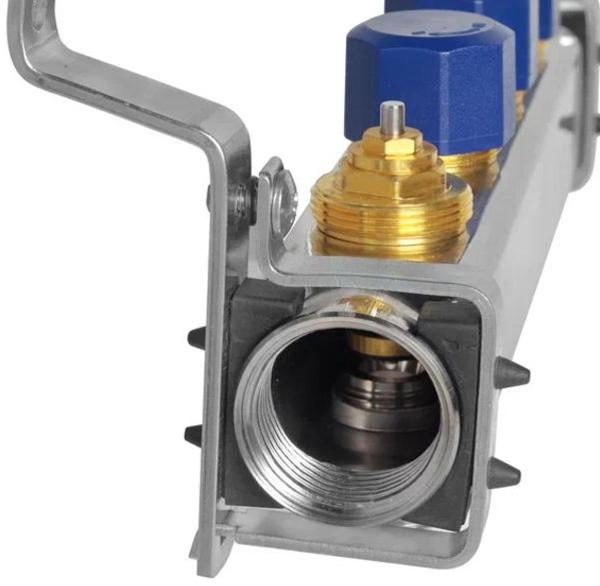

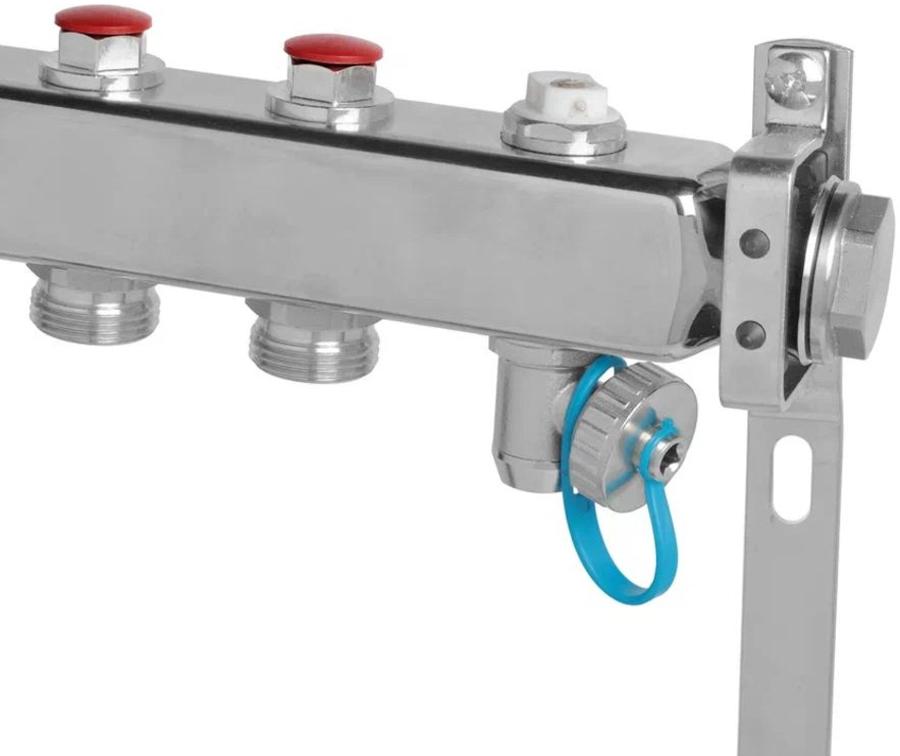

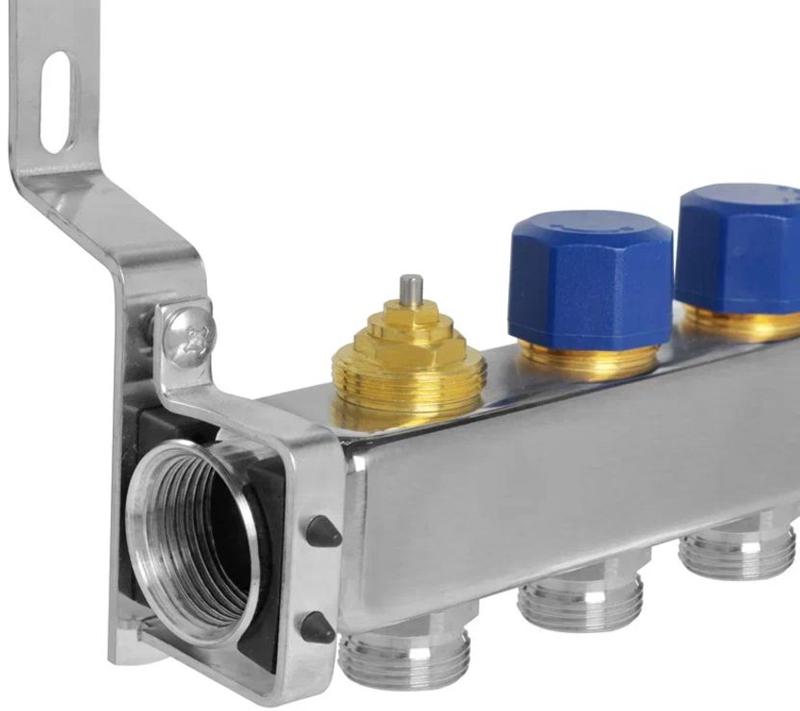

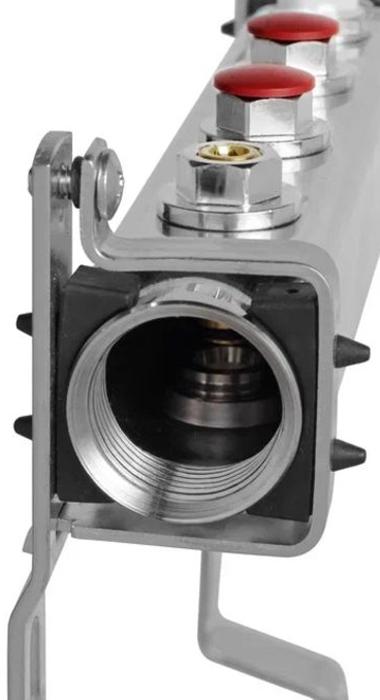

Коллекторная группа объединяет в себе подающий и обратный коллекторные блоки из нержавеющей стали марки AISI 304 сечением 39х41 мм с диаметром подключения G1”, запорно-балансировочные клапаны и термостатические клапаны (с возможностью установки электротермического сервопривода под резьбу М30х1,5), воздухоотводчики, дренажные клапаны и крепежные кронштейны.

Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.

Соединение всех элементов блока между собой выполнено с использованием уплотнительных колец из синтетического каучука EPDM, прочного и устойчивого к температурным воздействиям, и анаэробного герметика, что гарантирует 100% герметичность соединения.

После сборки все коллекторные группы проходят проверку воздухом высокого давления. Давление воздуха при проверке 0,6МПа (6 бар).

Коллекторные группы выпускаются с количеством выходов от 2 до 16. Количество выходов зависит от количества потребителей (контуров отопления или водоснабжения). Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4” (НР).

Комплектация

Коллекторная группа с запорно-балансировочными клапанами, терморегулирующими вентилями, возвухоотводчиками и дренажными клапанами.

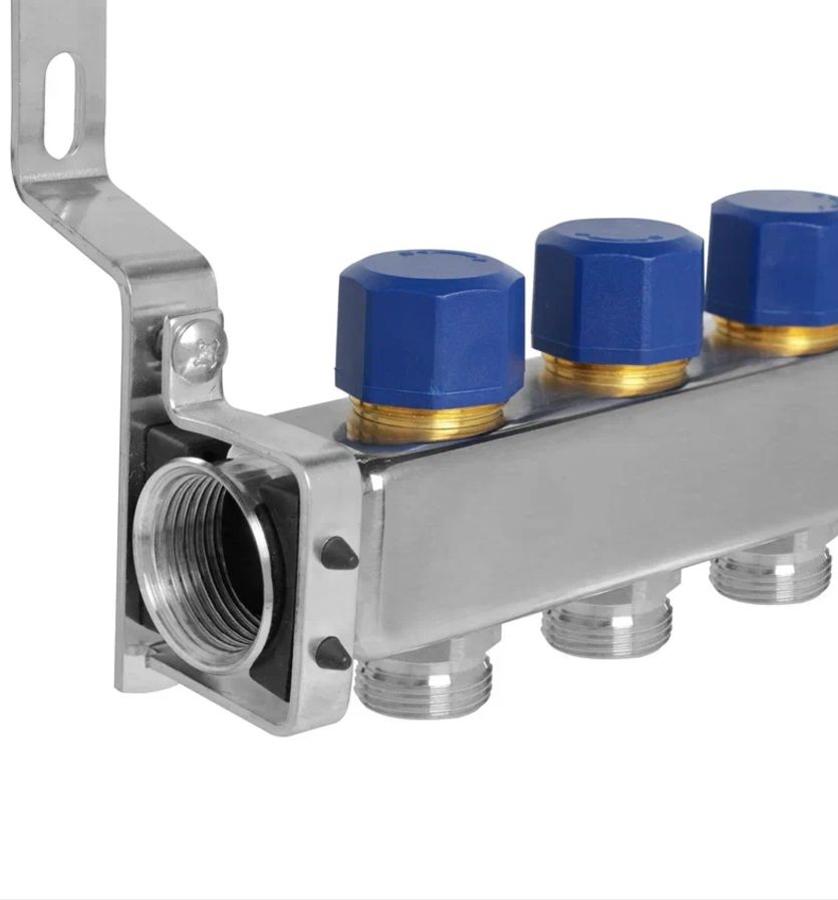

— Возвратный коллектор: нержавеющая сталь AISI 304, с терморегулирующими клапанами с возможностью установки сервоприводов.

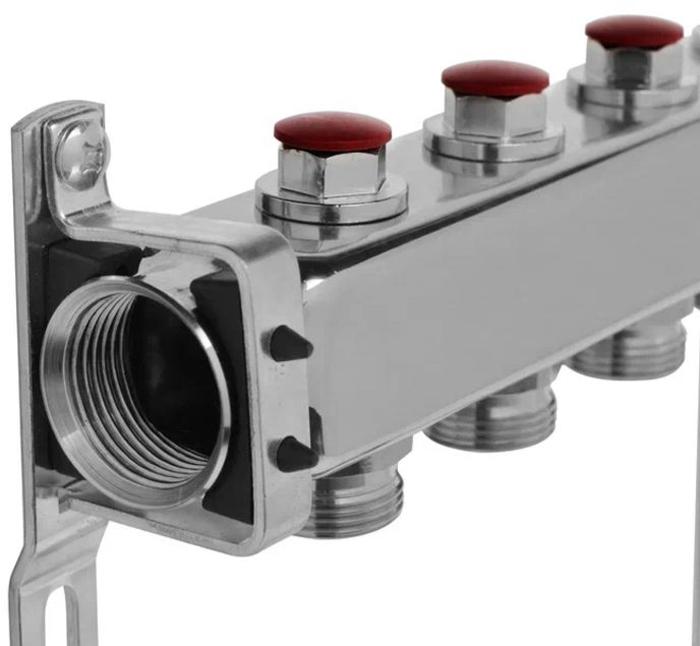

— Подающий коллектор: нержавеющая сталь сталь AISI 304, с запорно-балансировочными клапанами, 2-15 шт. (зависит от кол-ва контуров отопления)

— 2 цельнометаллических антивибрационных кронштейна с резиновыми уплотнителями
