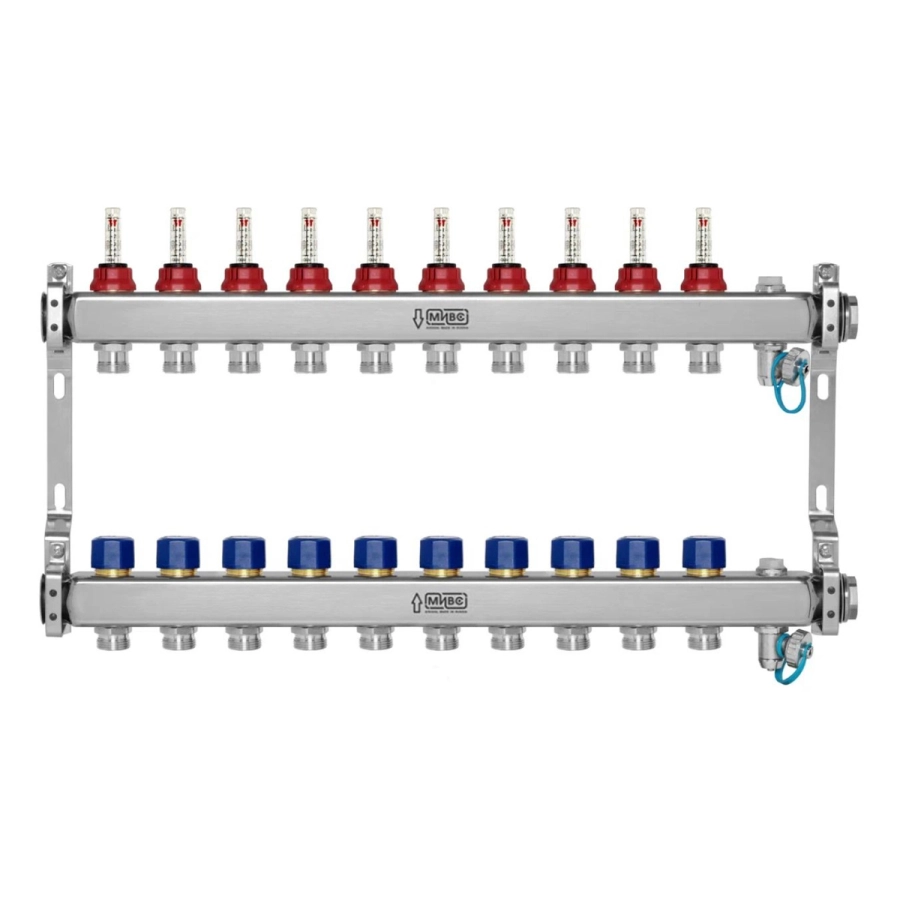

МИВС WF212AS Коллекторная группа из нержавеющей стали с расходомерами и термостатическими клапанами воздухоотводчиками и дренажными кранами на 10 отводов WF212AS10

Name: МИВС WF212AS Коллекторная группа из нержавеющей стали с расходомерами и термостатическими клапанами воздухоотводчиками и дренажными кранами на 10 отводов WF212AS10
Brand: МИВС
SKU: 92043
Price: 21097 RUB
Availability: InStock

Необходимо доукомплектовать

Комплектация

Коллекторная группа-1шт

Зашлушка 1"-2шт

Технический паспорт изделия-1шт

Комплект наклеек для обозначения потребителей-1шт

Характеристики

Артикул WF212AS10

Бренд

Производитель МИВС
Страна-производитель Россия
Серия WF212AS

Габариты

Высота, мм 353
Ширина, мм 86
Длина, мм 625
Вес, кг 5,762

Исполнение

Материал сталь
Тип гребенка коллектор коллекторная группа

Прочее

Диаметр подключения 1
Особенности с воздухоотводчиком с дренажным клапаном с расходомерами с термостатическим клапаном
Межосевое расстояние (мм) 50
Макс. рабочая температура, °C 70
Рабочее давление (бар) 6
Тип присоединения (резьба) ек

Тип присоединения (резьба): ек
евроконус

нг

Тип присоединения (резьба): нг
накидная гайка
Количество отводов 10
Сфера применения отопление
Присоединительный диаметр коллектора (дюйм) 1
Диаметр подключения отвода (дюйм) 3/4

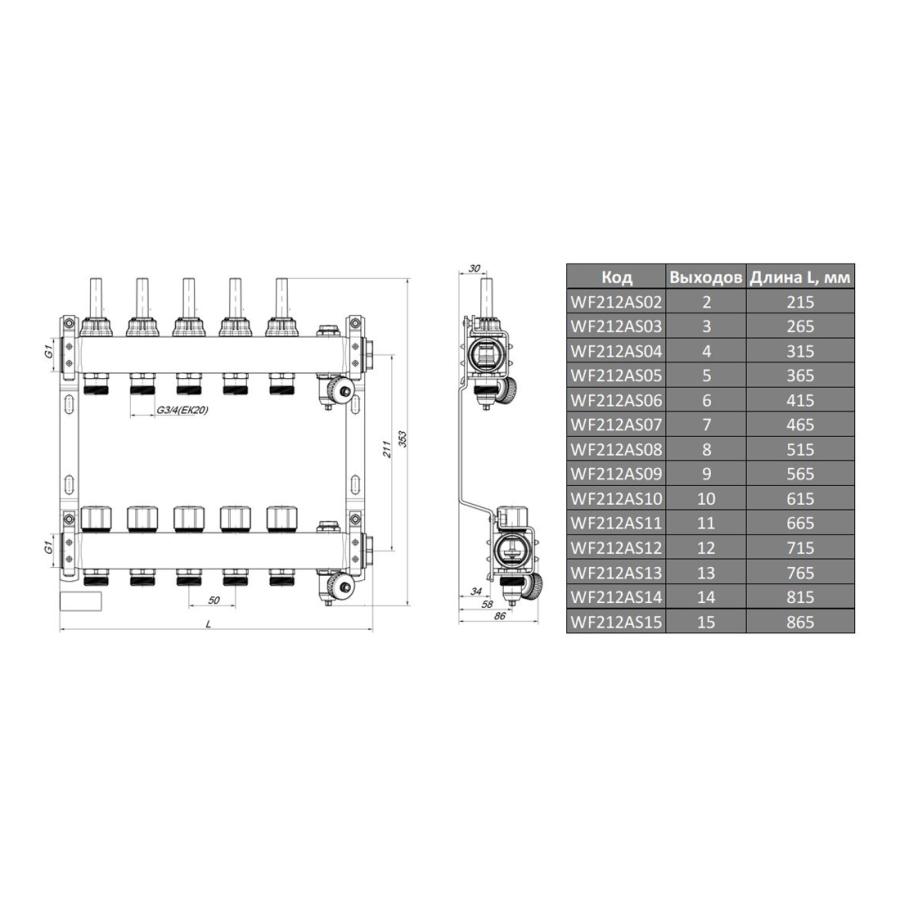

Схема

Описание

Коллекторная группа предназначена для распределения потока транспортируемой среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.

Коллекторная группа предназначена для работы в системах водяного отопления на базе теплого пола с максимальной рабочей температурой 70°C и давлением до 6 бар включительно.

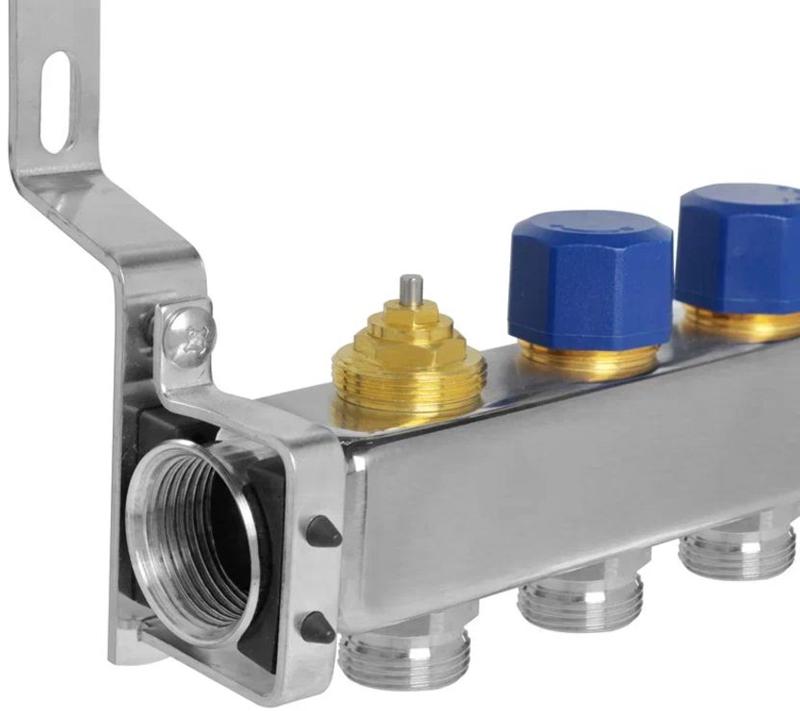

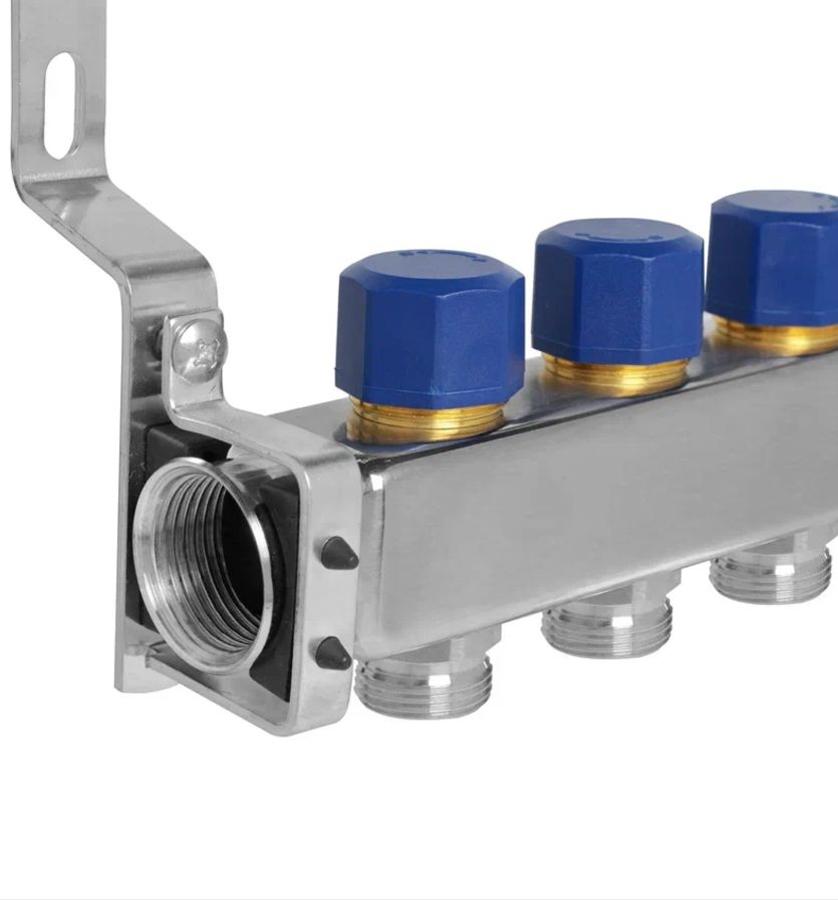

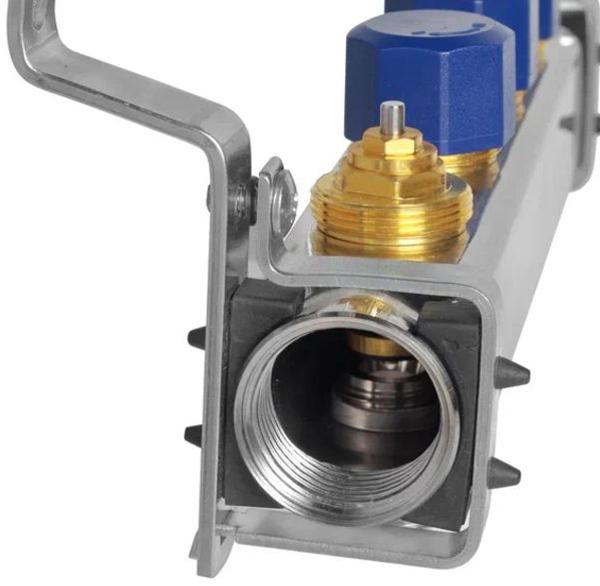

Коллекторная группа объединяет в себе подающий и обратный коллекторные блоки из нержавеющей стали марки AISI304 сечением 39х41 мм с диаметром подключения G1”, расходомеры (ротаметры), запорно-балансировочные клапаны, термостатические клапаны (с возможностью установки электротермического сервопривода под резьбу М30х1,5), воздухоотводчики, дренажные клапаны и крепежные кронштейны.

Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.

Соединение всех элементов блока между собой выполнено с использованием уплотнительных колец из синтетического каучука EPDM, прочного и устойчивого к температурным воздействиям, и анаэробного герметика, что гарантирует 100% герметичность соединения. После сборки все коллекторные группы проходят проверку воздухом высокого давления. Давление воздуха при проверке 0.6МПа (6 бар).

Коллекторные группы выпускаются с количеством выходов от 2 до 16. Количество выходов зависит от количества потребителей (контуров отопления или водоснабжения).

Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4” (НР)

Комплектация

Коллекторная группа с расходомерами и терморегулирующими вентилями.

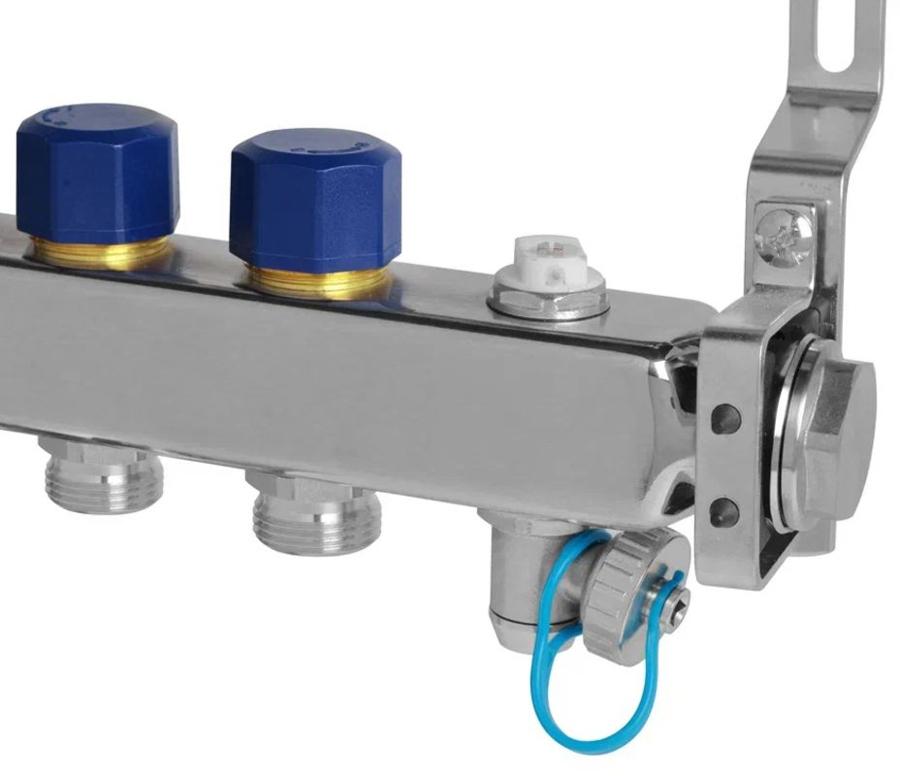

— Возвратный коллектор: нержавеющая сталь AISI 304, с терморегулирующими клапанами с возможностью установки сервоприводов, с дренажными клапанами и кранами Маевского;

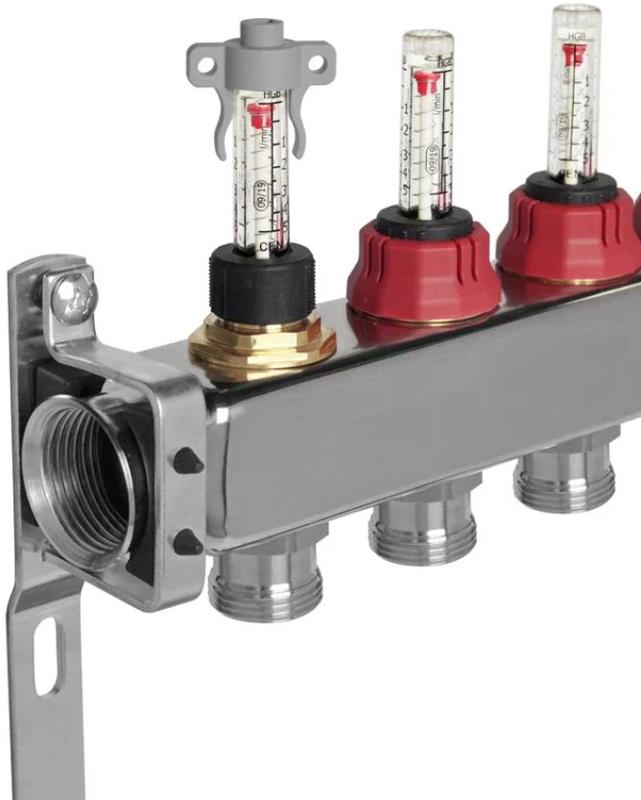

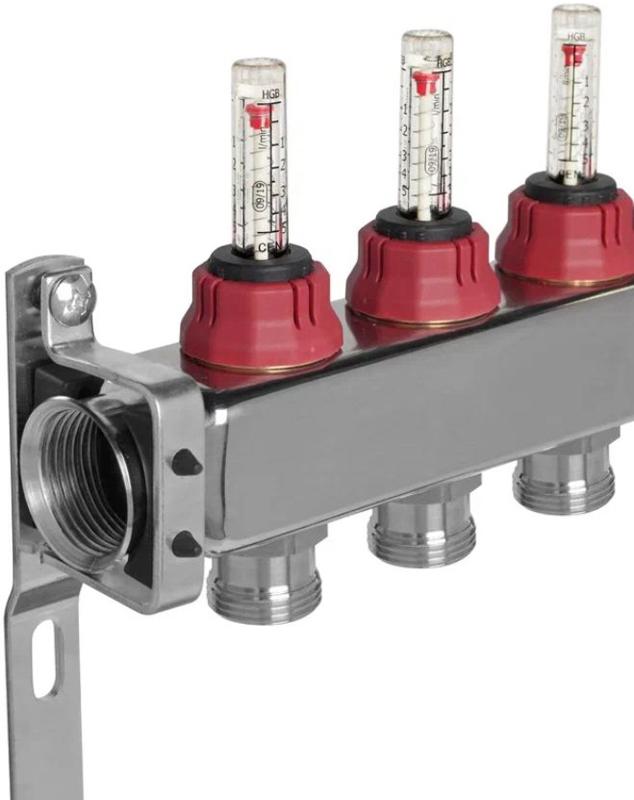

— Подающий коллектор: нержавеющая сталь сталь AISI 304, с расходомерами, 2-15 шт. (зависит от количества контуров отопления), воздухоотводчиками и дренажными кранами;

— 2 цельнометаллических антивибрационных кронштейна с резиновыми уплотнителями
