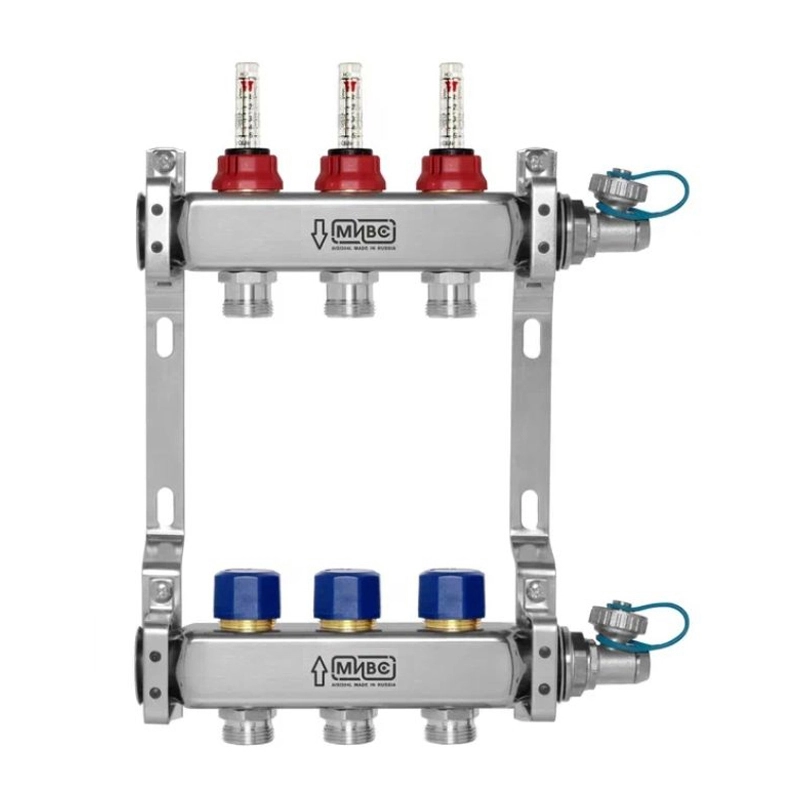

МИВС WF212DS Коллекторная группа из нержавеющей стали с расходомерами и термостатическими клапанами и дренажными кранами на 2 отвода WF212DS02

Name: МИВС WF212DS Коллекторная группа из нержавеющей стали с расходомерами и термостатическими клапанами и дренажными кранами на 2 отвода WF212DS02
Brand: МИВС
SKU: 92064
Price: 6274 RUB
Availability: InStock

Необходимо доукомплектовать

Комплектация

Коллекторная группа-1шт

Технический паспорт изделия-1шт

Комплект наклеек для обозначения потребителей-1шт

Характеристики

Артикул WF212DS02

Бренд

Производитель МИВС
Страна-производитель Россия
Серия WF212DS

Габариты

Высота, мм 337
Ширина, мм 86
Длина, мм 215
Вес, кг 2,032

Исполнение

Материал сталь
Тип гребенка коллектор коллекторная группа

Прочее

Диаметр подключения 1
Особенности с дренажным клапаном с расходомерами с термостатическим клапаном
Межосевое расстояние (мм) 50
Макс. рабочая температура, °C 70
Рабочее давление (бар) 6
Тип присоединения (резьба) ек

Тип присоединения (резьба): ек
евроконус

нг

Тип присоединения (резьба): нг
накидная гайка
Количество отводов 2
Сфера применения отопление
Присоединительный диаметр коллектора (дюйм) 1
Диаметр подключения отвода (дюйм) 3/4

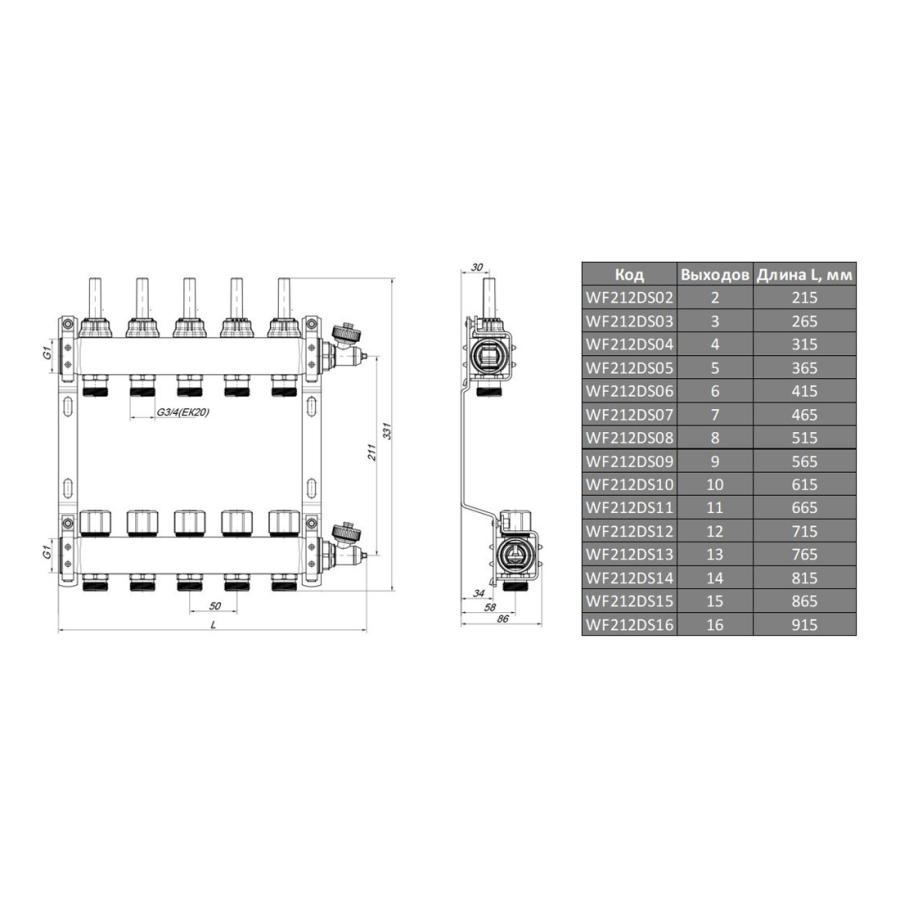

Схема

Описание

Коллекторная группа предназначена для распределения потока транспортируемой среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.

Коллекторная группа предназначена для работы в системах водяного отопления на базе теплого пола с максимальной рабочей температурой 70 °C и давлением до 6 бар включительно.

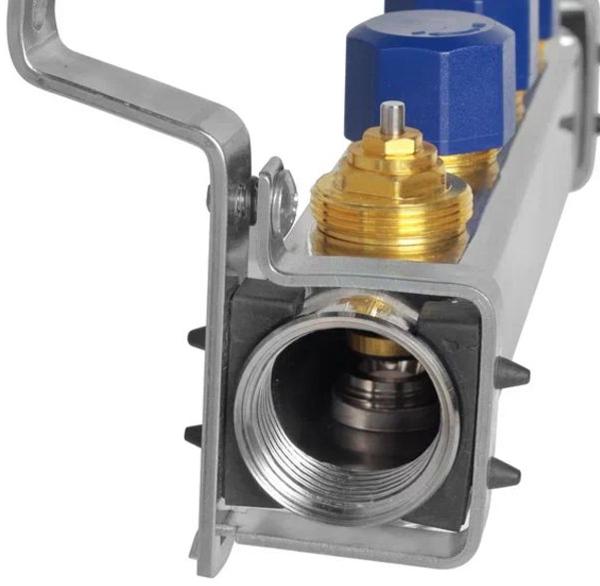

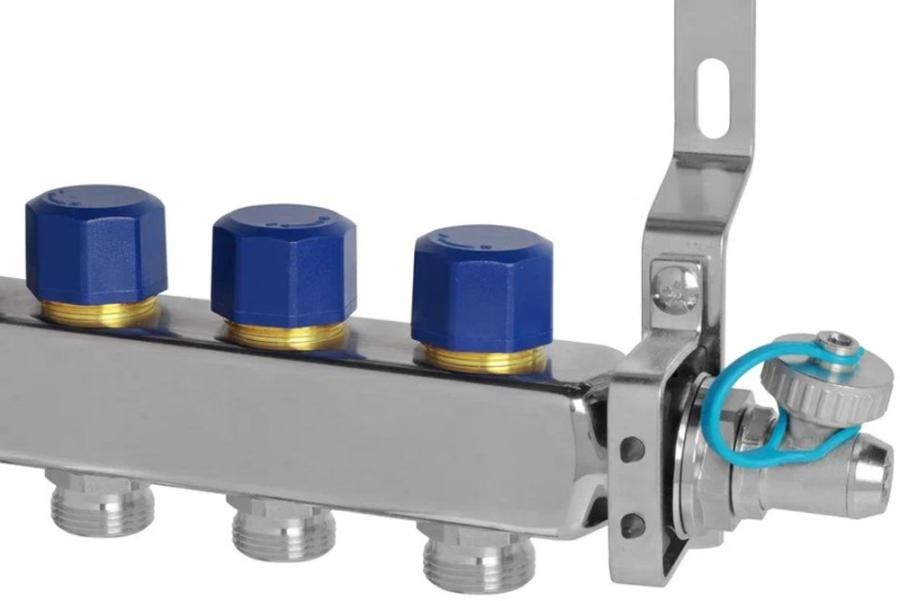

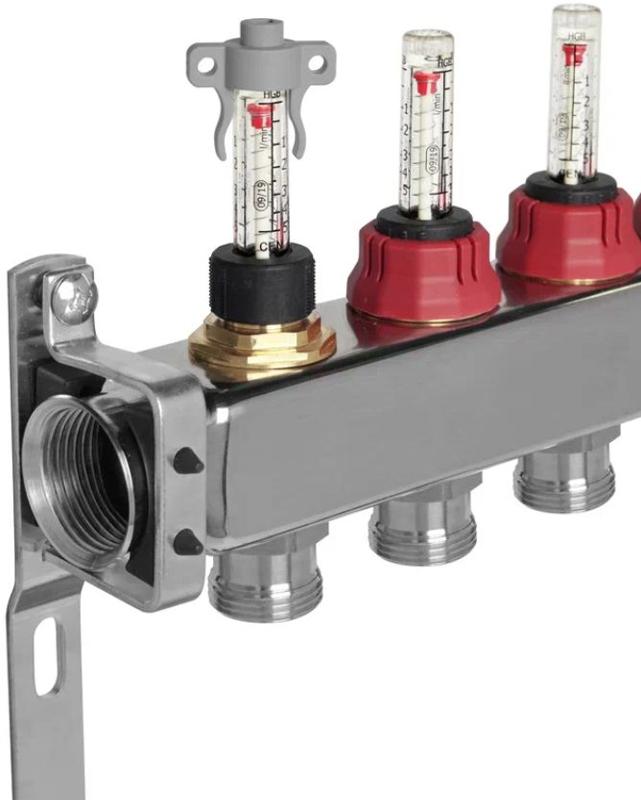

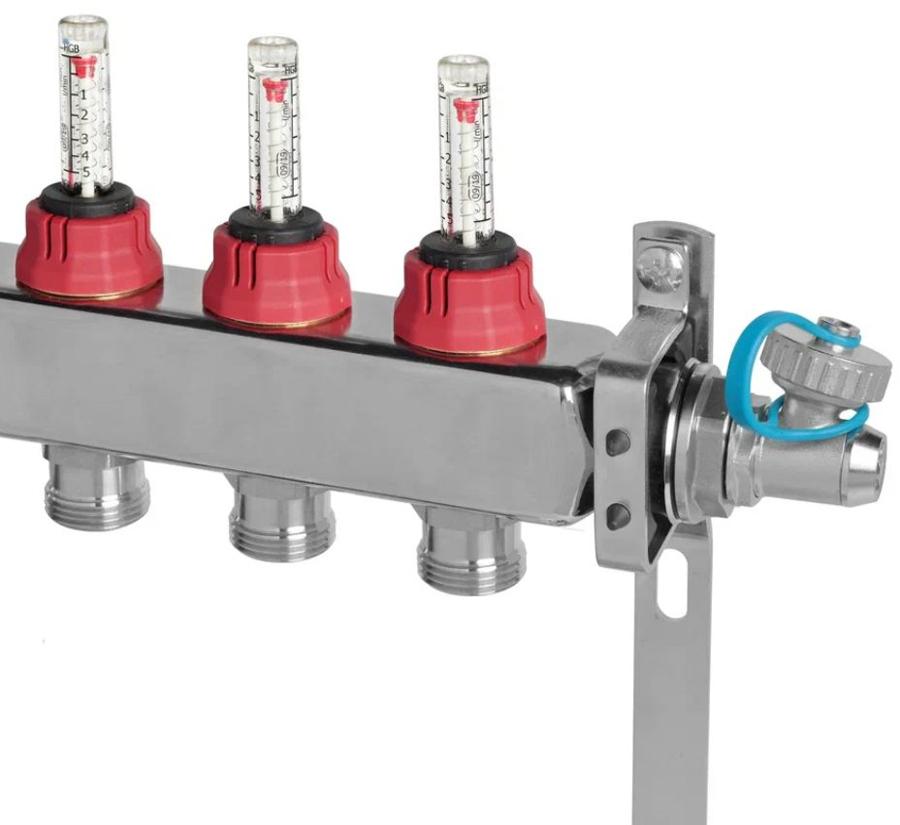

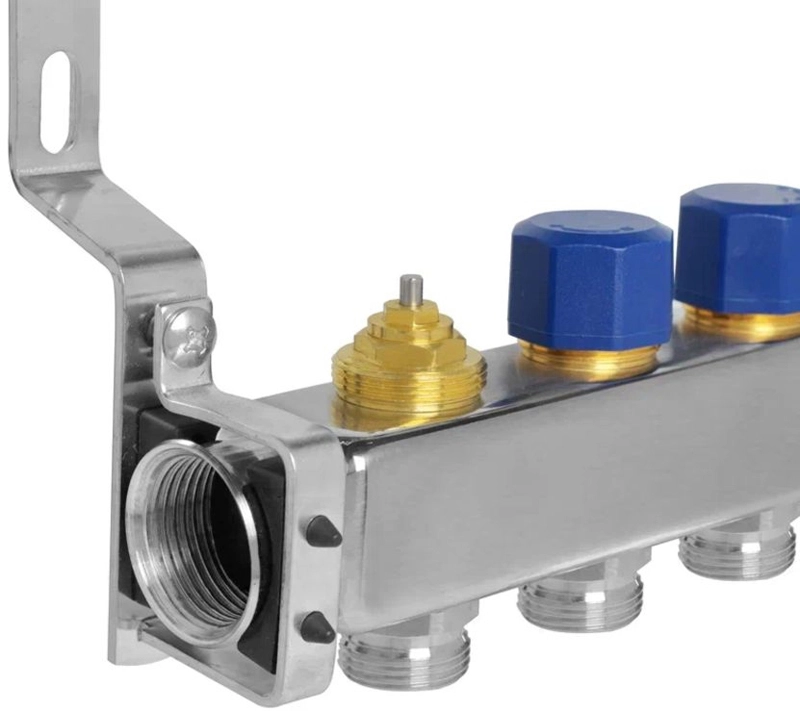

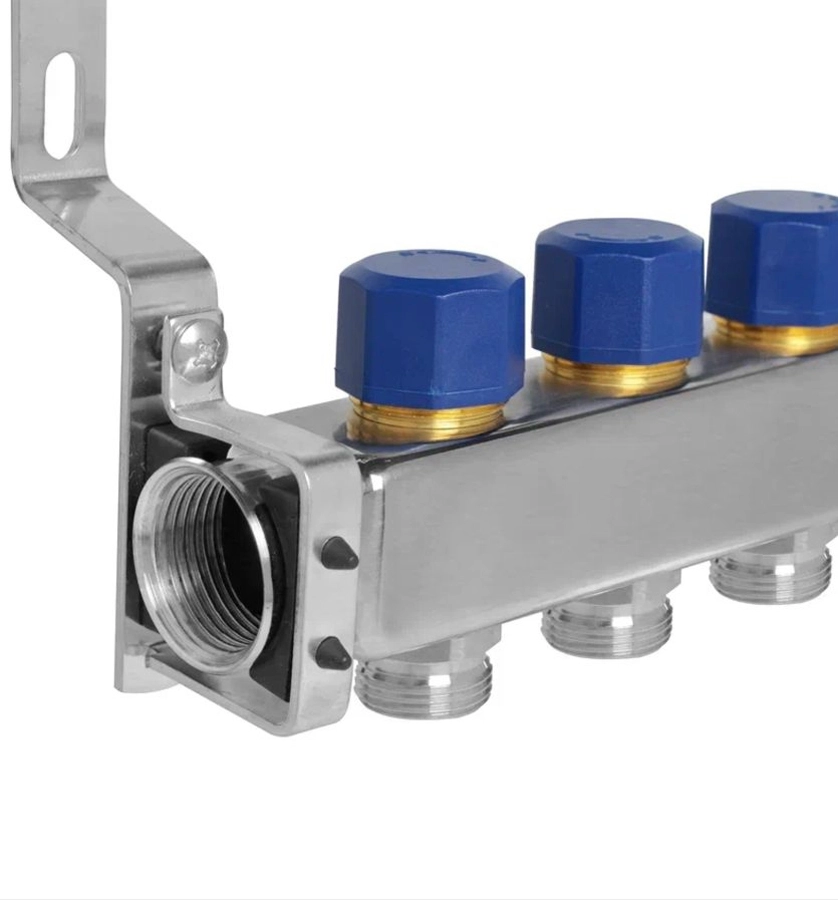

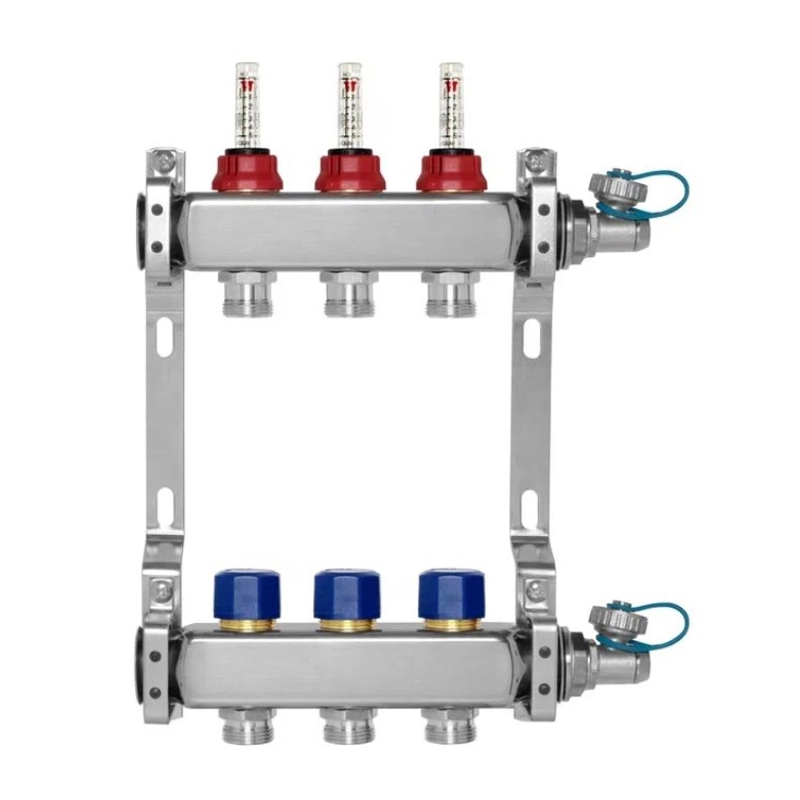

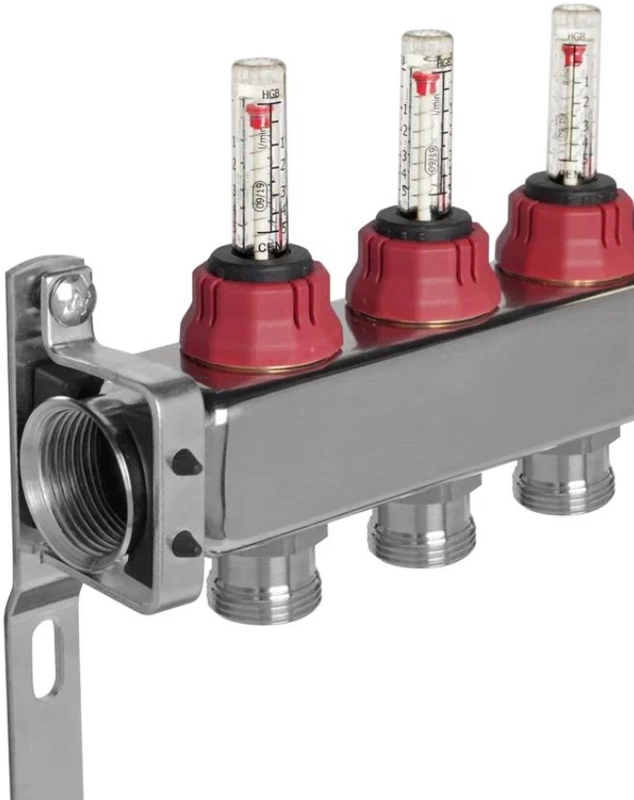

Коллекторная группа объединяет в себе подающий и обратный коллекторные блоки из нержавеющей стали марки AISI304 сечением 39х41 мм с диаметром подключения G1”, расходомеры (ротаметры), запорно-балансировочные клапаны, термостатические клапаны (с возможностью установки электротермического сервопривода под резьбу М30х1,5), воздухоотводчики, дренажные клапаны и крепежные кронштейны.

Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.

Соединение всех элементов блока между собой выполнено с использованием уплотнительных колец из синтетического каучука EPDM, прочного и устойчивого к температурным воздействиям, и анаэробного герметика, что гарантирует 100% герметичность соединения.

После сборки все коллекторные группы проходят проверку воздухом высокого давления. Давление воздуха при проверке 0.6МПа (6 бар).

Коллекторные группы выпускаются с количеством выходов от 2 до 16. Количество выходов зависит от количества потребителей (контуров отопления или водоснабжения).

Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4” (НР)

Комплектация

Коллекторная группа с расходомерами и терморегулирующими вентилями.

— Возвратный коллектор: нержавеющая сталь AISI 304, с терморегулирующими клапанами с возможностью установки сервоприводов и дренажными кранами;

— Подающий коллектор: нержавеющая сталь сталь AISI 304, с расходомерами, 2-16 шт. (зависит от кол-ва контуров отопления) и дренажными кранами;

— 2 цельнометаллических антивибрационных кронштейна с резиновыми уплотнителями
