МИВС WF212S Коллекторная группа из нержавеющей стали с расходомерами и термостатическими клапанами на 2 отвода WF212S02

Name: МИВС WF212S Коллекторная группа из нержавеющей стали с расходомерами и термостатическими клапанами на 2 отвода WF212S02
Brand: МИВС
SKU: 91840
Price: 5152 RUB
Availability: InStock

Необходимо доукомплектовать

Комплектация

Коллекторная группа-1шт

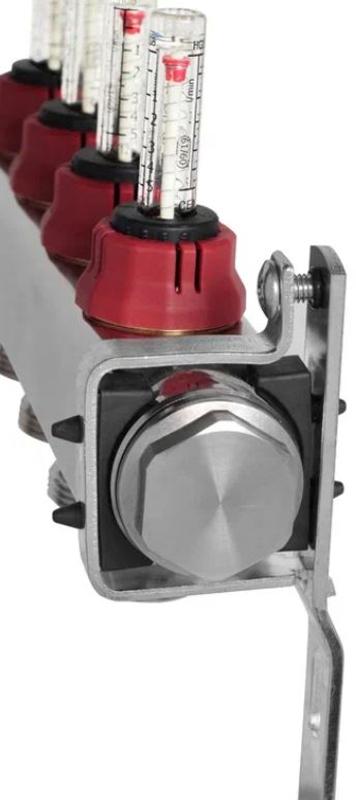

Зашлушка 1"-2шт
Технический паспорт изделия-1шт
Комплект наклеек для обозначения потребителей-1шт

Характеристики

Артикул WF212S02

Бренд

Производитель МИВС
Страна-производитель Россия
Серия WF212S

Габариты

Высота, мм 337
Длина, мм 175
Вес, кг 1.802

Исполнение

Материал сталь
Тип гребенка коллектор коллекторная группа

Прочее

Диаметр подключения 1
Особенности с расходомерами с термостатическим клапаном
Межосевое расстояние (мм) 50
Макс. рабочая температура, °C 70
Рабочее давление (бар) 6
Тип присоединения (резьба) ек

Тип присоединения (резьба): ек
евроконус

нг

Тип присоединения (резьба): нг
накидная гайка
Количество отводов 2
Сфера применения отопление
Присоединительный диаметр коллектора (дюйм) 1
Диаметр подключения отвода (дюйм) 3/4

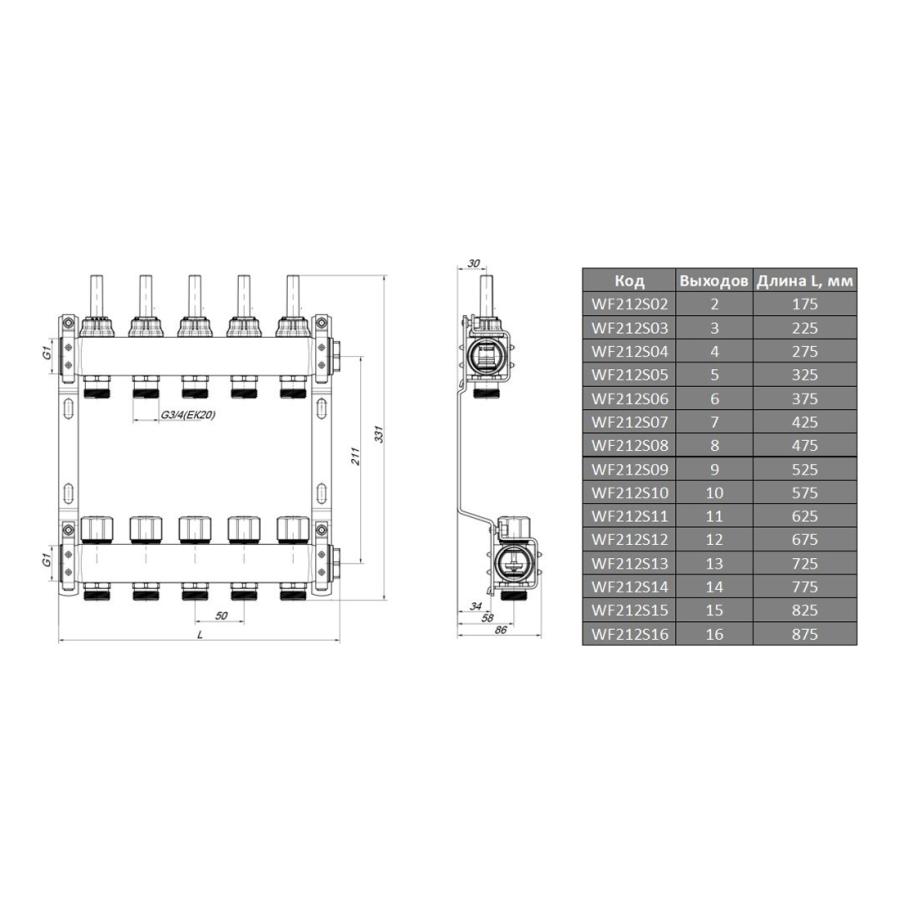

Схема

Описание

Коллекторная группа предназначена для распределения потока транспортируемой среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.

Коллекторная группа предназначена для работы в системах водяного отопления на базе теплого пола с максимальной рабочей температурой 70°C и давлением до 6 бар включительно.

Коллекторная группа объединяет в себе подающий и обратный коллекторные блоки из нержавеющей стали марки AISI304 сечением 39х41 мм с диаметром подключения G1”, расходомеры (ротаметры), запорно-балансировочные клапаны, термостатические клапаны (с возможностью установки электротермического сервопривода под резьбу М30х1,5), воздухоотводчики, дренажные клапаны и крепежные кронштейны.

Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.

Соединение всех элементов блока между собой выполнено с использованием уплотнительных колец из синтетического каучука EPDM, прочного и устойчивого к температурным воздействиям, и анаэробного герметика, что гарантирует 100% герметичность соединения. После сборки все коллекторные группы проходят проверку воздухом высокого давления. Давление воздуха при проверке 0.6МПа (6 бар).

Коллекторные группы выпускаются с количеством выходов от 2 до 16. Количество выходов зависит от количества потребителей (контуров отопления или водоснабжения).

Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4” (НР)

Комплектация

Коллекторная группа с расходомерами и терморегулирующими вентилями.

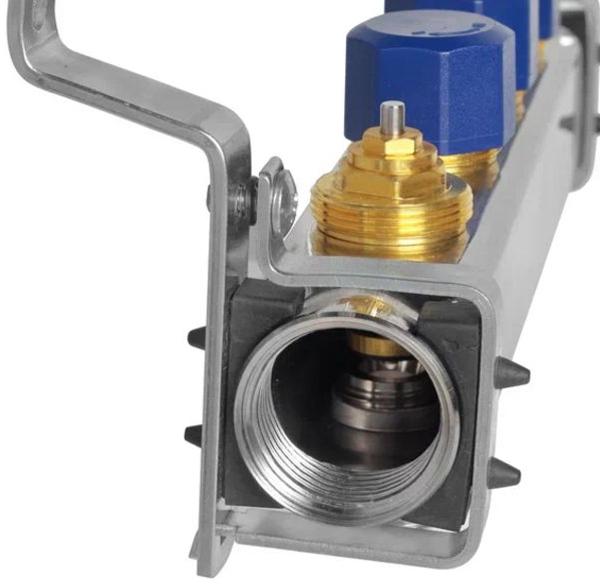

— Возвратный коллектор: нержавеющая сталь AISI 304, с терморегулирующими клапанами с возможностью установки сервоприводов;

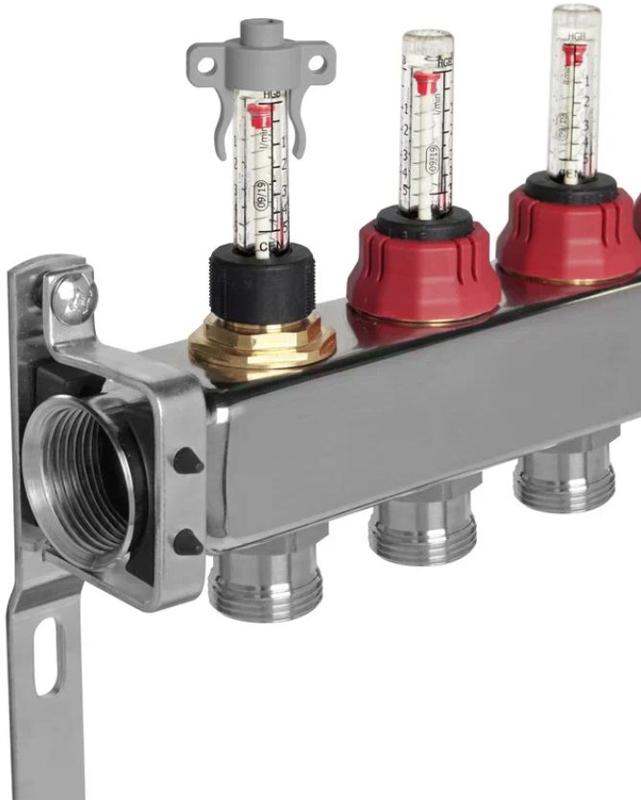

— Подающий коллектор: нержавеющая сталь сталь AISI 304, с расходомерами, 2-15 шт. (зависит от количества контуров отопления), воздухоотводчиками и дренажными кранами;

— 2 цельнометаллических антивибрационных кронштейна с резиновыми уплотнителями
