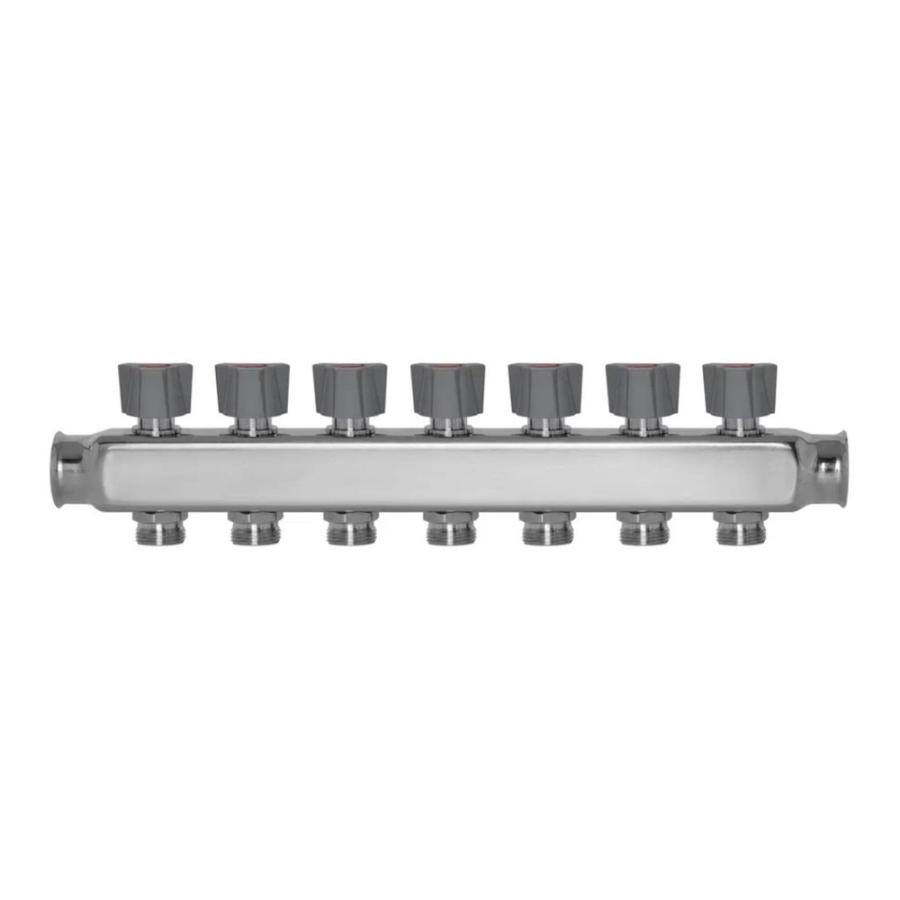

МИВС WS14 Коллекторный блок из нержавеющей стали с кран-буксами вентильного типа на 7 отводов WS14XX07

Name: МИВС WS14 Коллекторный блок из нержавеющей стали с кран-буксами вентильного типа на 7 отводов WS14XX07
Brand: МИВС
SKU: 92172
Price: 5600 RUB
Availability: InStock

Необходимо доукомплектовать

Комплектация

Коллекторный блок. Колпачок синий/красный в соответствии с кол-вом выходов-1шт

Технический паспорт изделия-1шт

Комплект наклеек для обозначения потребителей-1шт

Характеристики

Артикул WS14XX07

Бренд

Производитель МИВС
Страна-производитель Россия
Серия WS14

Габариты

Высота, мм 92
Ширина, мм 41
Длина, мм 165
Вес, кг 1,797

Исполнение

Материал сталь
Тип гребенка коллектор коллекторный блок

Прочее

Диаметр подключения 1
Межосевое расстояние (мм) 50
Макс. рабочая температура, °C 100
Рабочее давление (бар) 10
Тип присоединения (резьба) ек

Тип присоединения (резьба): ек
евроконус

нг

Тип присоединения (резьба): нг
накидная гайка
Количество отводов 7
Сфера применения водоснабжение
Присоединительный диаметр коллектора (дюйм) 1
Диаметр подключения отвода (дюйм) 3/4

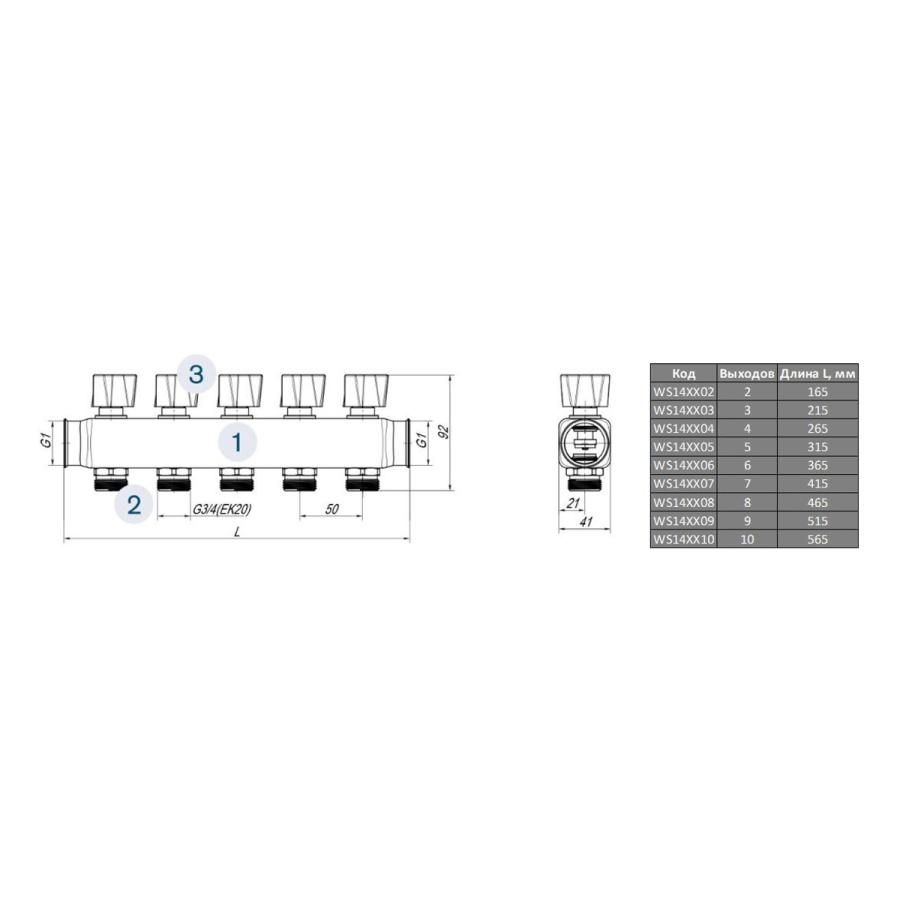

Схема

Описание

Коллекторные блоки предназначены для распределения потока воды системы водоснабжения(ХВС/ГВС) по потребителям.

При этом под «потребителем» понимается отдельный прибор или группа приборов, отдельные части или ветви системы.

Задача коллекторного блока заключается в распределении и настройке потоков жидкости по потребителям, обеспечивая равномерную подачу воды к различным сантехническим приборам.

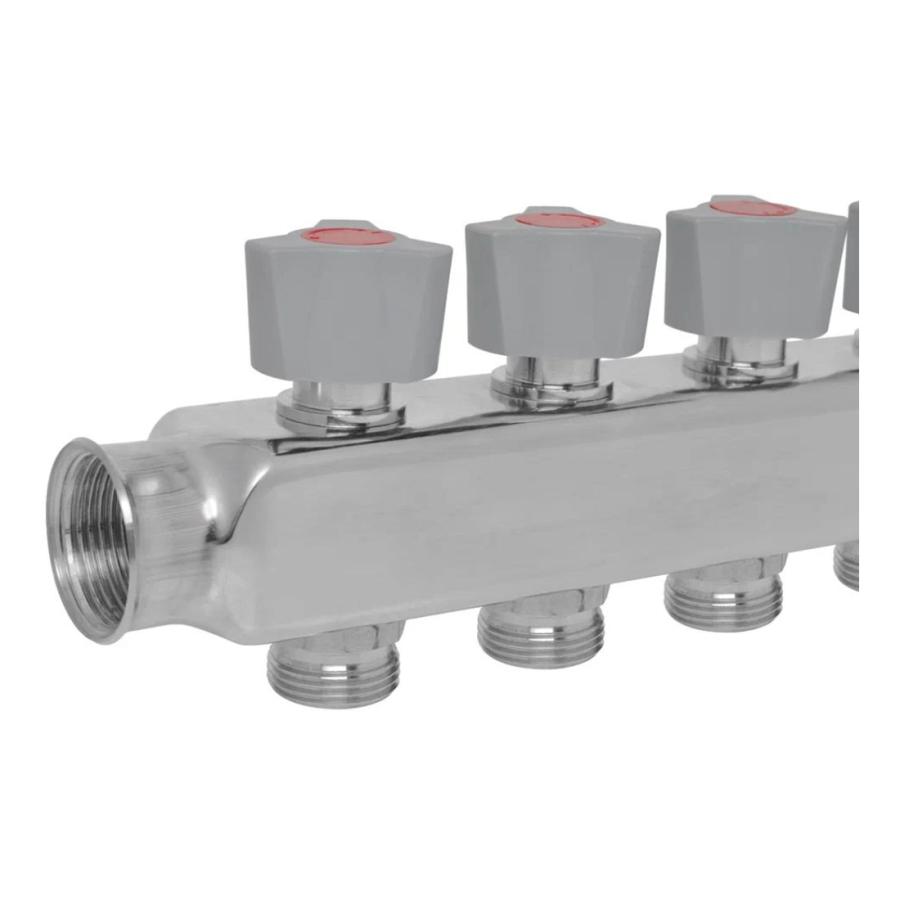

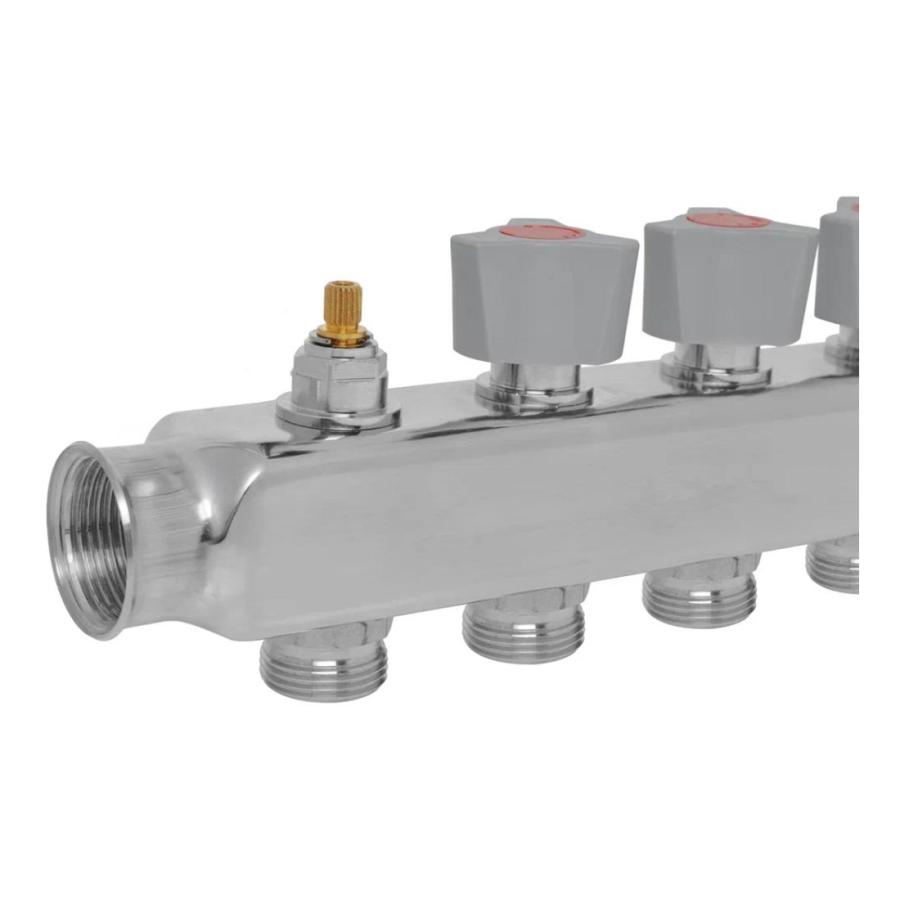

Коллектор имеет несколько выходов, каждый из которых оснащен кран-буксой вентильного типа с возможностью регулирования пропускной способности. Кран-букса позволяет закрывать и открывать поток воды на каждой отдельной ветке для достижения оптимальных условий работы системы водоснабжения и ее дальнейшего обслуживания.

Коллекторный блок подходит для использования в системах питьевого водоснабжения.

Коллекторный блок объединяет в себе коллектор из нержавеющей стали сечением 39х41 мм с диаметром подключения G1”, кран-буксу вентильного типа из латуни марки CW617N с хромированным покрытием и рукоятку из прочного ABS пластика эргономичной формы с колпачками красного и синего цвета.

Соединение всех элементов блока между собой выполнено с использованием уплотнительных колец из синтетического каучука EPDM, прочного и устойчивого к температурным воздействиям, и анаэробного герметика, что гарантирует 100% герметичность соединения. После сборки все коллекторные группы проходят проверку воздухом высокого давления. Давление воздуха при проверке 0,6МПа (6 бар).

Количество выходов от 2 до 10.

Присоединение отводов осуществляется с помощью фитингов стандарта «евроконус» 3/4” (НР).

Комплект поставки:

- Коллекторный блок сечением 39х41х1,5 мм из нержавеющей стали AISI 304L

- Ниппель ½ х ¾ “ (“евроконус»). Нержавеющая сталь;

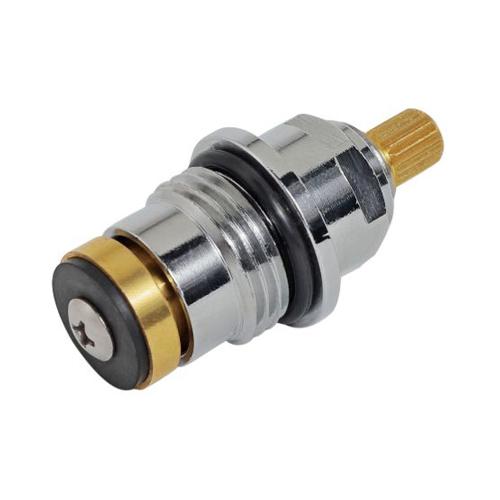

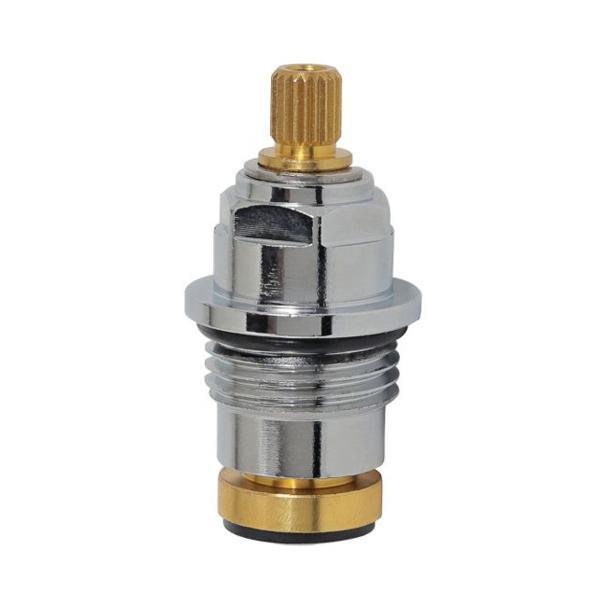

- Кран-букса вентильного типа, латунь CW617N, покрытие хром;

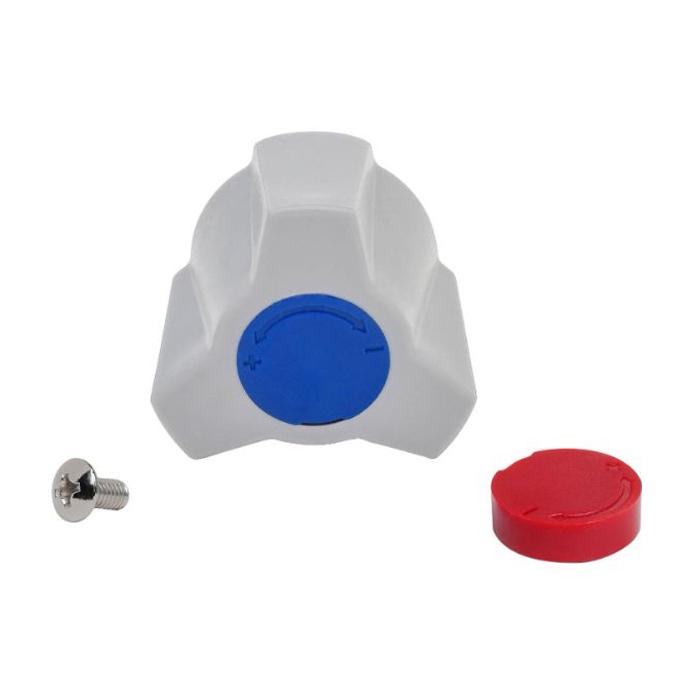

- Рукоятка. ABS пластик с двумя колпачками (красного и синего цвета), винт М4 нержавеющая сталь.
